储气罐与冷凝液处理

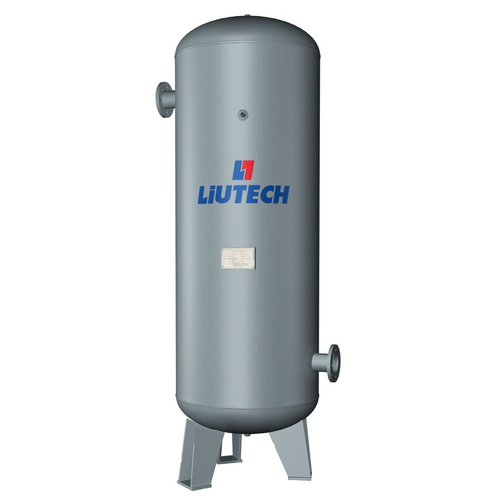

一、C 系列储气罐技术参数（8 bar 系列）

型号	容积 m³	工作压力 bar(g)	内径 mm	高度 mm	进出气口	排污口
C 0.3-8	0.3	8	500	1686	Rc 1-1/2	Rz 1/2
C 0.6-8	0.6	8	700	1865	Rc 1-1/2	Rz 1/2
C 1-8	1.0	8	800	2153	Rc 1-1/2	Rz 3/4
C 1.5-8	1.5	8	1000	2264	Rc 2	Rz 3/4
C 2-8	2.0	8	1000	2764	Rc 2	Rz 3/4
C 3-8	3.0	8	1200	2900	法兰 DN80	Rz 3/4
C 4-8	4.0	8	1400	2988	法兰 DN80	Rz 3/4
C 5-8	5.0	8	1600	2885	法兰 DN100	R 1
C 6-8	6.0	8	1650	3120	法兰 DN100	R 1
C 8-8	8.0	8	1900	3265	法兰 DN125	R 1
C 10-8	10.0	8	1800	4410	法兰 DN150	R 1
C 12-8	12.0	8	1800	5210	法兰 DN150	R 1
C 15-8	15.0	8	2000	5356	法兰 DN150	R 1
C 20-8	20.0	8	2400	4830	法兰 DN200	R 1
C 25-8	25.0	8	2400	5930	法兰 DN200	R 1
C 30-8	30.0	8	2400	6535	法兰 DN200	R 1
C 40-8	40.0	8	2600	8100	法兰 DN200	R 1
C 50-8	50.0	8	3000	7900	法兰 DN200	R 1

10 bar 系列型号为 C 0.3-10 … C 50-10；13 bar 系列为 C 0.6-13 … C 20-13，命名规则为「容积-工作压力」。标准配置含安全阀、手动排污阀。

储气罐在系统中的三个作用

储存压缩空气 ：应对短时大流量用气，减少空压机加卸载频次
降温析水 ：延长压缩空气停留时间，使水蒸气冷凝析出，减轻后处理负荷
缓冲压力波动 ：稳定管网压力，避免用气端压力骤降

合规提醒： 依据 GB 50029-2014，空压机出口应设置储气罐，并视系统需要在干燥净化设备前后增设缓冲罐。储气罐属特种设备，须选用持证厂家生产并附有产品合格证的产品，按《特种设备安全法》完成使用登记和定期检验，安全阀、压力表按期校验， 严禁使用自制非标罐体 。

二、LMD 零耗气智能排水器技术参数

型号	空压机流量 m³/min	干燥机流量 m³/min	过滤器流量 m³/min	入口尺寸	出口尺寸	外形尺寸 mm
LMD150L	8	16	80	2×G1/2"	G3/8"	150×68×169
LMD280	22	44	220	2×G1/2"	G3/8"	173×68×169
LMD760	75	150	750	2×G1/2"	G3/8"	173×88×169
LMD2600	150	300	1500	G1/2" 2×G3/4"	G3/8"	236×122×197
LMD5300	150	300	1500	G1/2" 2×G3/4"	G3/8"	226×122×197

排放方式：电磁阀 / 电动球阀；电源 AC 24V / 110V / 220V；工作压力 0.8–16 bar；防护等级 IP65；容腔材质铝合金氧化防腐。

现场经验： 排水器是空压站最容易被忽视、也最容易造成隐性浪费的部件。传统浮球排水器被油污卡滞后会 持续漏气 ，一个卡滞的排水器一年泄漏的压缩空气价值往往超过它本身价格的十几倍。我们做节能审计时，会优先检查所有排水点，并把老旧浮球式替换为 LMD 零耗气智能排水器——投资小、回收快。

三、LEB 冷凝液分离器技术参数

型号	空压机流量 m³/min	外形尺寸 mm	重量 kg	最大工作压力	工作温度
LEB80	8	580×260×860	28	16 bar	5–60℃
LEB160	16	720×320×950	44	16 bar	5–60℃
LEB300	30.6	1050×450×1050	76	16 bar	5–60℃
LEB480	48	1220×550×1120	93	16 bar	5–60℃
LEB700	71.2	1500×750×1320	135	16 bar	5–60℃

选配：MODBUS 485 通讯模块、液位可视组件、电加热器。

环保合规红线：

空压机冷凝液是 含油乳化液，直接排入下水道违反环保法规，属于常见的环保处罚点。
必须经冷凝液分离器进行油水分离，分离后的水达标排放， 废油按危险废物交给有资质单位处理并保留转移联单。
选型时冷凝液处理量须按空压机总排气量匹配，不可多台共用一个偏小的分离器。

典型配置顺序

一套完整的压缩空气后处理链路通常按以下顺序排布，顺序排错会大幅削弱净化效果：

空压机 → 储气罐 ：降温析水、缓冲压力
→ 前置过滤器 ：拦截液态油水与粗大颗粒
→ 冷冻式干燥机 ：除去大部分水蒸气（露点 +3~+10℃）
→ 后置精密过滤器 ：捕集残余油雾与颗粒
→ 吸附式干燥机 （按需）：深度干燥至 -40℃ / -70℃
→ 后置除尘过滤器 ：捕集吸附剂粉尘
→ 活性炭过滤器 （按需）：脱除油蒸气
→ 储气罐 → 管网用气点 ，各排水点配 LMD 零耗气排水器，冷凝水汇入 LEB 分离器

为什么柳泰克后处理配套值得信赖

一站式产品方案：覆盖冷干机、吸干机、过滤器、储气罐、排水器、冷凝液处理全链路，成套匹配不打架。
集团技术背书：2002 年成为瑞典阿特拉斯·科普柯集团在中国收购的第一个品牌，关键部件由集团全球统一提供。
质量体系：通过劳氏认证 ISO 9000 质量体系；合理布局、人性化设计、成熟机型。
全系列覆盖：后处理产品覆盖 1–100 m³/min 气量，满足高、中、低压力需求。
服务网络：全国多个大区与办事处，售前咨询、整机销售、现场维护、配件供应四位一体。

常见问题

空压站储气罐应该选多大？

储气罐容积需同时满足三个作用：缓冲管网压力波动、储存压缩空气、降温析水。工程上常按空压机排气量的 10–20%估算缓冲容积，用气波动大或有瞬时大流量设备的场合取上限。C 系列覆盖 0.3–50 m³，工作压力分 8 / 10 / 13 bar 三档，具体选型须结合空压机排气量、用气曲线与峰谷差核算。

零耗气排水器和普通浮球排水器有什么区别？

普通浮球排水器靠液位浮力机械开启，存在微量漏气且易被油污卡滞。零耗气智能排水器采用液位传感 + 电磁阀 / 电动球阀控制，只在有冷凝水时排放、排完即关， 不排出压缩空气，因此称为零耗气。LMD 系列工作压力 0.8–16 bar、防护等级 IP65、容腔铝合金氧化防腐，可选 24V / 110V / 220V 电源。

冷凝液可以直接排入下水道吗？

不可以。空压机冷凝液是含油乳化液，直接排放违反环保法规。应经冷凝液分离器（如 LEB 系列）油水分离，分离后的水达标排放、废油按危废交给有资质单位处理。LEB 系列覆盖 8–71.2 m³/min 空压机流量，工作温度 5–60℃，最大工作压力 16 bar。

储气罐属于压力容器，验收要注意什么？

储气罐属特种设备，必须选用 持证厂家生产并附有产品合格证的产品，按《特种设备安全法》完成使用登记和定期检验，安全阀、压力表等安全附件须按期校验，严禁使用自制非标罐体。到货时应逐一核查特种设备合规证明文件。
