压缩空气后处理设备选型指南：ISO 8573-1 等级对照与一站式配置推荐

日期:2026-10-24 作者:柳泰克

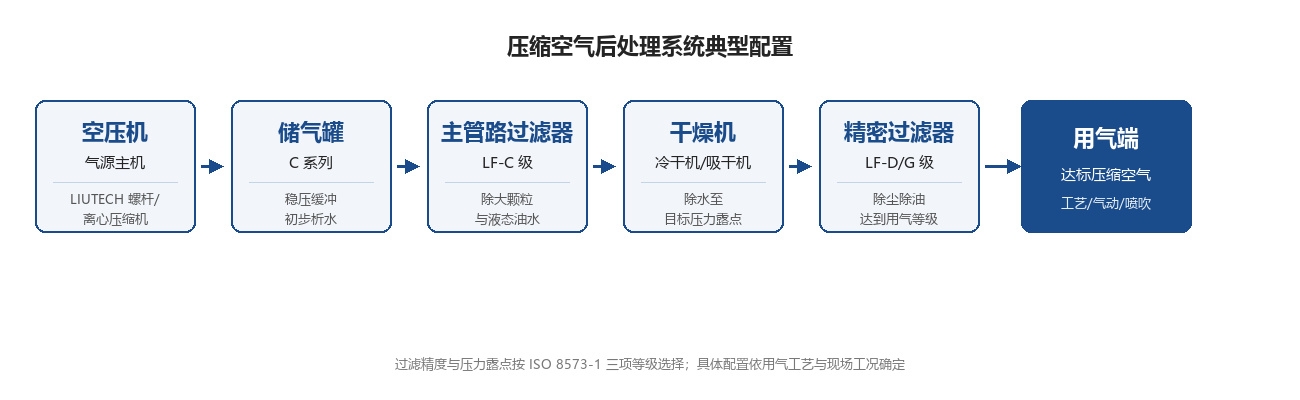

压缩空气后处理系统典型配置

第一步：明确压缩空气质量等级（ISO 8573-1:2010）

ISO 8573-1 是国际通用的压缩空气质量标准，用三项指标界定气源品质： 固体颗粒、水分（以压力露点表征）、油雾含量 。等级数字越小，洁净度越高。

三项指标等级对照表

ISO 等级	固体颗粒 0.1–0.5 μm	固体颗粒 0.5–1 μm	固体颗粒 1–5 μm	压力露点 ℃	油雾含量 mg/m³
0	按客户设计应用要求，高于等级 1 要求			—	—
1	≤20,000	≤400	≤10	-70	≤0.01
2	≤400,000	≤6,000	≤100	-40	≤0.1
3	—	≤90,000	≤1,000	-20	≤1
4	—	—	≤10,000	+3	≤5
5	—	—	≤100,000	+7	—
6	—	—	—	+10	—

固体颗粒单位为「每立方米最高粒子数量」。GB/T 13277.1 等效采用 ISO 8573-1 核心指标，并针对国内场景补充了稳定性要求与场景适配说明。

记住这个分水岭： 水分 Class 4（+3℃）是冷冻式干燥机的能力边界，Class 3（-20℃）及以下必须上吸附式干燥机。冷干机最低只能做到 +3℃～+10℃， 原理上无法达到零下露点 。

第二步：按应用场景确定配置

应用场景	典型 ISO 8573-1	推荐配置	说明
气动工具、控制阀、一般仪表	[2:6:2]	储气罐 + 冷干机 + G 级除油过滤器	一般含油含水，仅去除大部分液态水，投资低、运维简单
精密工业、仪器仪表、一般涂装	[2:5:1]	储气罐 + 前置过滤 + 冷干机 + G 级除油 + C 级精密除油	不能有液态水，少量油雾会直接造成漆面缺陷
激光切割、精密仪表气	[2:2:2]	冷干机 + 微热/鼓风吸干机 + 后置除尘过滤器	压力露点 -40℃ 级别，杜绝管道凝水
医院、制药、食品饮料	[1:4:1] ~ [1:2:1]	无油空压机 + 多级过滤 + 吸干机 + 活性炭除油 + 除菌过滤	低油甚至零油风险，源头宜用无油机
电子半导体、锂电	[1:2:1] ~ [1:1:1]	无油空压机 + 吸附干燥 + C/V 级过滤 + 终端除菌	对油零容忍，后处理无法替代无油源头

以上为通用配置推荐，实际须结合现场工况、工艺文件与验收标准核算。

第三步：冷干机 vs 吸干机决策树

露点需求是否低于 +3℃？
否 → 冷冻式干燥机（压力露点 +3～+10℃，初投资与运维成本低）
是 → 进入第 2 步
露点需求具体是多少？
-20℃ / -40℃ / -70℃ → 吸附式干燥机（吸干机）
边界情况（-20℃ 至 -10℃）： 比较吸干机再生气耗成本与冷干机运行电耗后再定
冬季管网温度会低于冷干机出口露点吗？
会 → 即使工艺只要求常规干燥，也必须改用吸干机或对管道保温伴热
核算流量： 所需标称处理量 = 实际排气量 ÷（环境温度系数 × 进气温度系数 × 进气压力系数）
比较投资与运行成本 ，确定最终机型

现场经验： 我们见过最多的返工案例是——工艺文件写「露点 -40℃」，采购按冷干机询价，装完发现根本达不到，再补一台吸干机，总成本比一开始就上吸干机高出一大截。 建议在询价前先拿到用气端设备的气源品质要求文件 ，把固体/水分/油三项等级写进技术协议，再谈设备型号。

五个高频选型误区

误区一：直接按空压机铭牌流量选型

铭牌排气量是标准工况下的理论值，夏季高温或高海拔地区实际输出会衰减。若后处理按铭牌流量选型，实际处理能力不足，出口品质不达标。必须为流量预留裕量，充分考虑环境因素带来的产能下降。

误区二：把常压露点当成压力露点

部分供应商提供的「-40℃常压露点」与「-40℃压力露点」并非同一概念，常压露点数值虽显更低，但实际工况下的干燥效果远不及压力露点所表征的水平。技术协议中应明确约定压力露点指标。

误区三：重视干燥环节、轻视前置除油保护

有些用户愿意投入高价购置吸附式干燥机，却省略必要的前置油水分离过滤，导致润滑油随压缩空气进入吸附塔，造成吸附剂迅速油中毒失效，往往一两年即需全部更换填料，反而大幅抬高了综合运维成本。

误区四：盲目追求过高参数

例如普通气动工具场景却选用 -70℃ 露点的吸干机，不仅设备采购成本高昂，且再生耗气量显著增加，长期运行电费浪费严重。 气源品质应满足实际工艺需求即可，并非等级越高越合理。

误区五：忽略机房环境与进风条件

冷干机若置于散热不良的机房，夏季易因冷凝器温度过高而跳机；吸干机若处于粉尘严重的环境，换热器易堵塞。设备选定不等于现场适配完成，环境因素同样关乎运行稳定性。

第四步：验收与运维基准

技术协议写清性能参数 ：压力露点、处理流量、工作压力、允许进气温度、允许压降，而非仅列设备型号
压力容器合规 ：储气罐须核查特种设备合规证明文件，完成使用登记与定期检验
现场实测验收 ：用便携式或在线露点仪、残油分析仪实测出口气源品质，验证是否达到约定的 ISO 8573-1 等级
建立运维基准 ：定期巡检过滤器压差、记录干燥机运行参数、检查自动排水器工作状态

关于本指南

编写团队 ：柳泰克压缩空气系统工程师团队，长期从事空压站设计、节能改造与后处理设备选型。
数据依据 ：LIUTECH《后处理系列产品 · 冷干机/过滤器/储罐》产品手册 V202604；ISO 8573-1:2010；GB/T 13277.1；GB 50029-2014。
集团技术背书 ：2002 年成为瑞典阿特拉斯·科普柯集团在中国收购的第一个品牌，设计、生产与管理均归属集团体系。
质量体系 ：通过劳氏认证 ISO 9000 质量体系。
服务网络 ：全国多个大区与办事处，售前咨询、整机销售、现场维护、配件供应四位一体。

常见问题

压缩空气干燥机怎么选？冷干机还是吸干机？

先看压力露点需求：要求不低于 +3℃ 的常规制造业选冷冻式干燥机；要求 -20℃、-40℃ 或 -70℃ 必须选吸附式干燥机。边界情况（-20℃ 至 -10℃）需比较再生气耗与运行电耗。第二步按最大流量、最低环境温度和进气温度核算处理量。另外，若冬季管网温度可能低于冷干机出口露点，即使工艺只要求常规干燥也必须改用吸干机。

ISO 8573-1 的 [2:4:1] 这样的数字是什么意思？

ISO 8573-1 用三位数字分别表征固体颗粒、水分（压力露点）、油雾三项的洁净等级，格式为 [固体:水:油] 。例如 [2:4:1] 表示固体颗粒 2 级、水分 4 级（压力露点 +3℃）、油分 1 级（≤0.01 mg/m³）。选型应先明确用气端工艺要求的三项等级，再反推配置。

压力露点应该按常压露点还是压力露点验收？

必须按 压力露点 验收。压力露点是在系统工作压力下测得的露点，常压露点是大气压下的数值，同一气源常压露点数值看起来更低，但实际干燥效果远不及。技术协议中必须明确约定压力露点指标及对应工作压力。

为什么按空压机铭牌流量选干燥机经常不够用？

因为铭牌排气量是标准工况下的理论值，实际输出受环境温度、进气温度、工作压力影响会衰减。现场工况偏离时必须用修正系数反算：所需标称处理量 = 实际排气量 ÷（环境温度系数 × 进气温度系数 × 进气压力系数）。夏季高温地区通常需要放大 1.3–1.5 倍。

压缩空气后处理设备的安装顺序有什么讲究？

顺序排错，再好的设备也达不到净化效果。标准顺序：空压机 → 储气罐 → 前置过滤器 → 冷冻式干燥机 → 后置精密过滤器 → 吸附式干燥机（按需）→ 后置除尘过滤器 → 活性炭过滤器（按需）→ 储气罐 → 管网用气点。核心原则是每台设备只负责一类污染物，前置设备必须先为后置设备创造条件。
